АПК "Парнас-КЦП"

Предназначен для контроля цепей питания технических средств.
1
3
4
5

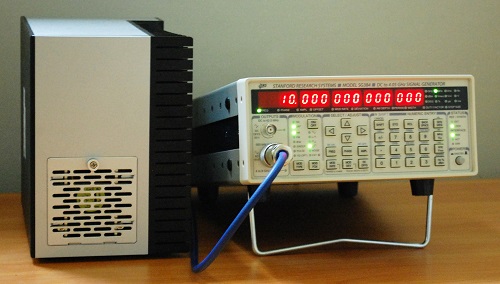

Описание

Аппаратно-программный комплекс ПАРНАС-КЦП (АПК «ПАРНАС-КЦП») предназначен для контроля цепей питания технических средств (ТС) с целью выявления в них функционирующих радиоприемников дистанционного управления и акустоэлектрических преобразователей, на основе анализа сигналов, возникающих в цепях низковольтного электропитания ТС, как в ручном, так и в автоматическом режиме.

АПК Парнас- КЦП имеем сертификат соответствия ФСБ России №СФ/СЗИ-0076.

Программное обеспечение комплекса, позволяет использовать модуль анализа в качестве полноценного анализатора спектра и осциллографа, с возможностью управления НЧ и ВЧ генераторами, в привычном приборном формате. В связи с этим появляется дополнительная возможность использовать анализатор совместно с антенными системами и токосъемниками для проведения различных измерений в диапазоне рабочих частот и напряжений анализатора.

Анализатор и генератор, входящие в состав комплекса, внесены в единый реестр средств измерений. Комплекс может поставляться с дополнительной опцией СИ, при наличии которой можно производить измерения уровней сигналов.

АО СА ОМЕГА ведет постоянную работу по улучшению свойств и созданию дополнительных возможностей по применению оборудования производимого компанией. СПО комплексов, в процессе работы компании по улучшению свойств и устранению недостатков, может получать существенные улучшения. Обновленное программное обеспечение, в рамках такой работы, доступно пользователям комплексов бесплатно.

Основные технические данные

Наименование параметра Значение параметра
Анализатор НЧ-сигналов
Рабочий диапазон частот анализа сигналов в цепях электропитания ТС (по уровню – 3 дБ) 0 Гц – 100 кГц (DC)
3,4 Гц – 100 кГц (AC)
Максимальная частота оцифровки сигнала 204,8 кГц
Разрядность оцифровки сигнала 24 бит
Динамический диапазон анализа сигнала, не менее 120 дБ
Максимальная разрешающая способность анализа в рабочем частотном диапазоне, не хуже 0,1 Гц
Входное сопротивление 1 МОм
Наибольший предел измерений ±42,4 Впик
Наименьший предел измерений ±316 мВпик
Минимальная чувствительность 37,7 нВ
Генератор ВЧ сигналов
Диапазон частот ВЧ-сигнала 0 – 8 000 МГц
Дискретность установки 1 мкГц
Максимальный уровень мощности ВЧ-сигнала +13 дБм
Поддерживаемые виды модуляции: АМ, ЧМ, АиМ, ЧиМ
Диапазон и глубина модуляции сигнала (AM) 100Гц – 100кГц, до 100%
Девиация и модуляция сигнала (ЧМ) 100 Гц - 100 кГц
Антенная система двух-диапазонная направленная
Рабочий диапазон частот, (по выходам) 10МГц-4 ГГц, 4 ГГц-8 ГГц
Поляризация линейная
Входное сопротивление 50 Ом
Измерительный микрофон (опция СИ)
Диапазон частот акустического сигнала 20 Гц – 20 кГц
Электропитание фантомное +15 В - +48 В
Акустическая система
Диапазон частот акустического сигнала 40 Гц – 18 кГц
Уровень акустического давления, не менее 74 дБА
Контрольный имитатор
Входное напряжение +5В
Режимы работы - имитатор РПДУ (АМ, ЧМ)
- имитатор АЭП
- калибратор
Средняя частота настройки приемника 433.9 МГц
Электропитание Блок питания БПС
Устройства подключения
Устройство подключения к сетям электропитания 220 В. 50 Гц. Максимальное напряжение, не менее 242 В
Устройство подключения к низковольтным линиям 60 В Максимальное значение постоянной составляющей, не менее 60 В

Комплектность

Обозначе-ние
изделия
Наименование Кол-во
DSA Анализатор НЧ-сигналов
- вычислительный блок тип IEI Tank-8xx
- модуль DSA анализа
- адаптер тип AC/DC

1
1
1
ВЧГ Генератор ВЧ сигналов
-генератор SRS
-модулятор Парнас-КВ
-переходник SMA-SMA

1
1
2
АШН Антенная система двухдиапазонная направленная
- антенна, широкодиапазонная направленная АН-1
- антенна, широкодиапазонная направленная АН-2
- кабель ВЧ
- штатив
1
1
2
2
АС Экранированная акустическая система
- активная акустическая колонка Sven-6xx
- экранирующий чехол
- сигнальный кабель miniJack-2RCA

1
1
1
ИЗМ Измерительный микрофон (опция СИ)
- микрофон Behringer ECM8000
- кейс с держателем и стойкой

1
1
ИМ КЦП Имитатор-калибратор РПДУ и АЭП
- блок имитатора-калибратора
- блок питания, стабилизированный БПС

1
1
УП220 Устройство подключения к сети ~ 220В/50Гц 1
УП60 Устройство подключения к цепям с постоянным напряжением до 60 В 1
КИП Комплект кабелей и переходников:
- измерительный кабель BNC-XLR
- переходник измерительного кабеля XLR-щупы (banana)
- переходник подключения к USB (XLR-USB)
- интерфейсный кабель Ethernet RG45-RG45
- кабель электропитания, 220В(трехжильный)
- кабель электропитания, 220В(двухжильный)

1
1
1
1
2
1
ПО Программное обеспечение
- операционная система Microsoft Windows
- СПО Парнас-КЦП (Опц. СИ - дополнение СПО Парнас-КЦП СИ)

1
1
КД Комплект документации:
- формуляр
- руководство по эксплуатации
- руководство пользователя
- свидетельство о поверке модуля DSA (опция СИ)

1
1
1
1

Варианты поставки.

№№
пп
Наименование Кол-во
(шт)
1 Аппаратно-программный комплекс контроля цепей питания «Парнас-КЦП» в составе:
1.1 Анализатор комплекса контроля цепей питания «Парнас-КЦП» в составе:
  • управляющая ПЭВМ (анализатор сигналов) – 1 шт.;
  • экранированная акустическая система – 1 шт.;
  • кабели подключения – 1 комплект;
  • имитатор сигналов – 1 комплект;
  • программное обеспечение комплекса (СПО) – 1 шт.;
  • комплект соединительных кабелей – 1 комплект;
  • устройства подключения – 1 комплект;
1
1.2 Микроволновый генератор сигналов до 8ГГц в комплекте с двух диапазонной антенной системой с фидерами и штативами. 1

2 Опция модернизации АПК Парнас-КЦП для СИ АЭП, в составе:
2.1 Дополнение СПО Парнас-КЦП СИ АЭП 1
2.2 Свидетельство о поверке модуля анализа 1
2.3 Измерительный микрофон. 1

Пункт 2. не является обязательным к поставке.

АПК Парнас-КЦП поставляется без монитора, клавиатуры и манипулятора мышь, и может быть ими доукомплектован по запросу.

Гарантийный срок на поставляемое оборудование составляет один год.

Интерфейс пользователя СПО

Полное описание пользовательского интерфейса приведено в Руководстве оператора. Ниже приведены примеры внешнего вида интерфейса.

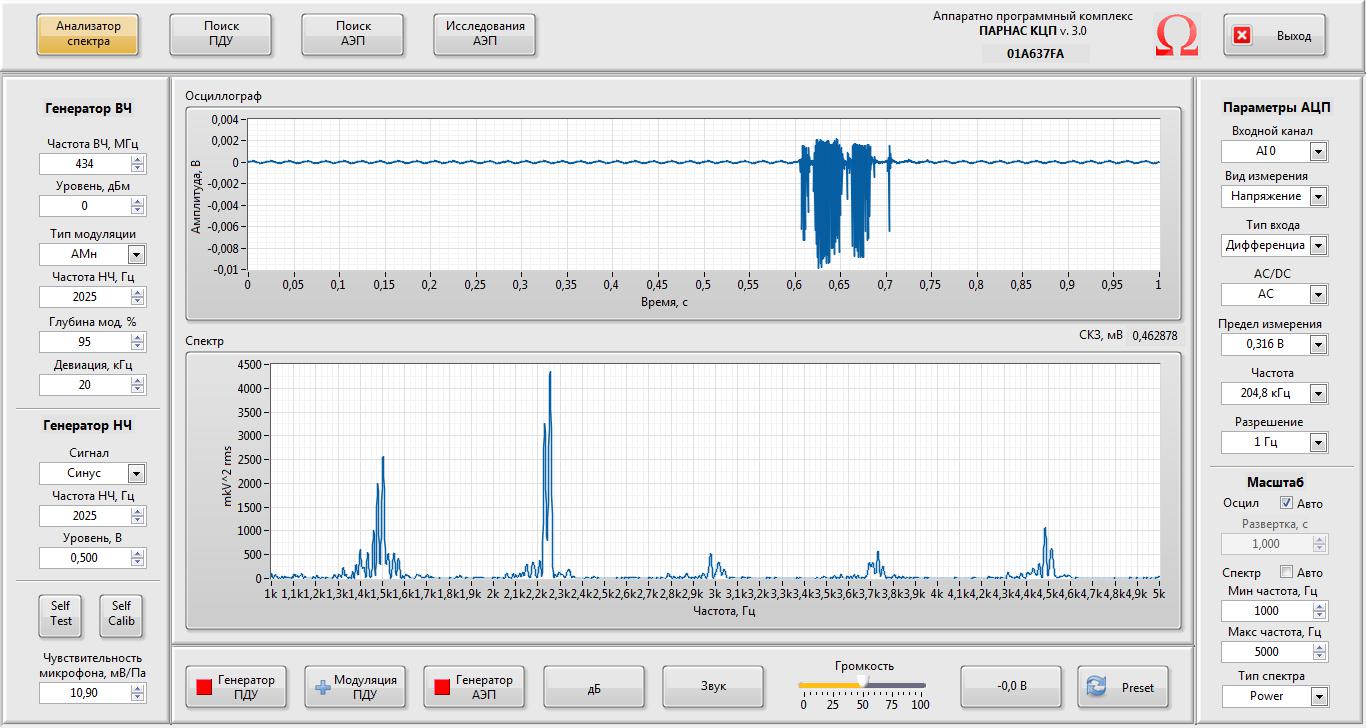

Главное окно интерфейса. Осцилограф и анализатор спектра.

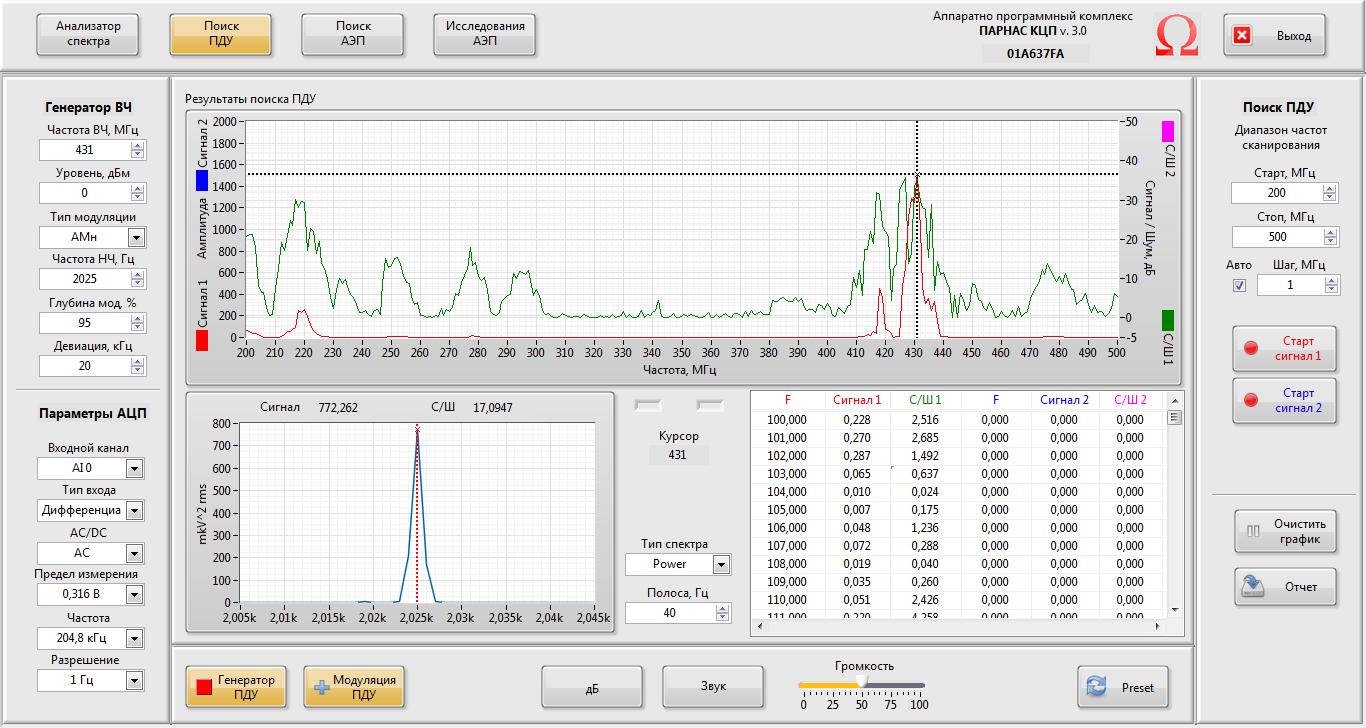

Окно анализа сигналов при воздействии радиосигналом.

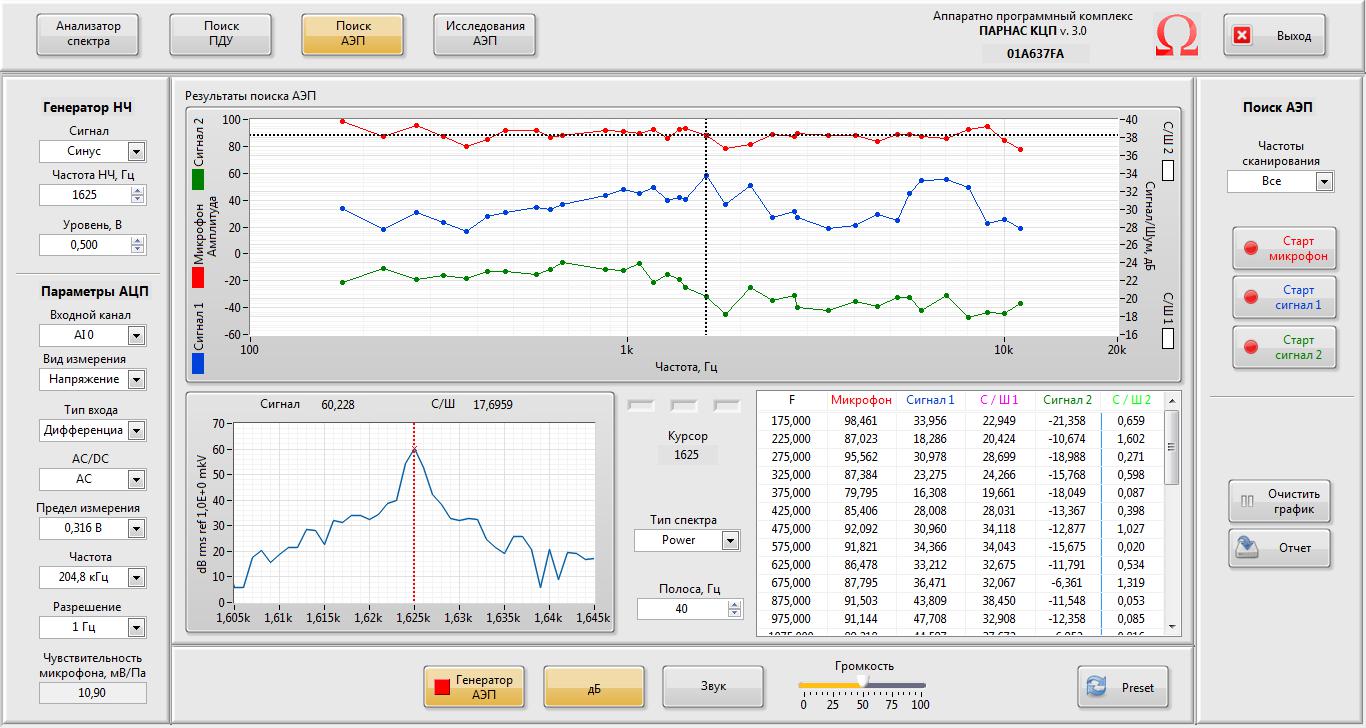

Окно анализа сигналов при акустическом воздействии.
